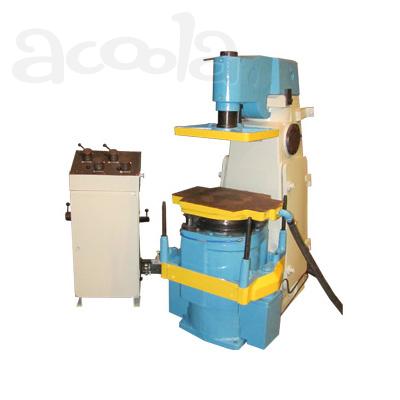

Машина литейная формовочная встряхивающе-прессовая без поворота полуформ с последующей допрессовкой. Предназначена для изготовления песчано-глинистых полуформ с размером опок 500х400 мм в литейных цехах серийного производства.
Область применения
Литейные цеха серийного производства.
Конструкция изделия:
Основные узлы: механизм встряхивающе-прессовый, траверса, стойка, пневмооборудование, система смазки, пульт управления.
Механизм встряхивающе-прессовый, расположенный внутри станины осуществляет следующие операции: встряхивание, встряхивание с одновременным прессованием, встряхивание с последующим прессованием, вытяжку модели.
Уплотнение формовочной смеси в опоке происходит в режиме встряхивания соударением встряхивающего стола с ударником. В режиме встряхивания с одновременным прессованием вместе со встряхиванием происходит движение вверх прессового поршня.
После прижатия опоки к прессовой плите траверсы уплотнение происходит также за счёт ударов, наносимых ударником по встряхивающему столу. Этот режим уплотнения является наиболее эффективным.
После окончания процесса встряхивания с одновременным прессованием происходит опускание прессового поршня. В нижнем положении прессового поршня поступает команда на отвод в исходное положение прессовой траверсы и подъёма вытяжного механизма. Вытяжной механизм отделяет уплотненную полуформу от модели посредством подъёма вытяжных штырей. Полуформа снимается, штифты опускают в исходное положение.
Режим работы - полуавтоматический, пооперационный
Комплект поставки
Оборудование поставляется с комплектом запасных частей и руководством по эксплуатации.
